今天给大家讲解一下双输出液压机动泵维修维护。

每次使用后的维护

请在进行维护时佩带完整的防护用具！请遵守随设备的安全事项！

所需工具：柔软擦拭布

步骤一：查看下双输出液压机动泵的整体情况

步骤二： 查看下汽油油位和液压油位，不到上刻度线需要填充。

步骤三：

1、查看下接头是否清洁及有无漏油

2、用软布清洁接口

3、如果需要可用液压油涂抹

4、查看下接口功能是否完好

5、重新把防尘盖联上

步骤四：总是关闭马达

步骤五：把油箱盖子上的按钮关闭

步骤六：贮存：把泵放在一个水平的位置

使用第一个10小时后的维护

请在进行维护时佩带完整的防护用具！请遵守随设备的安全事项!

所需工具：污水盒，机油，螺丝刀，柔软擦拭布

步骤一：

1、当马达部分过热需要把机油抽调

2、拆开面板， 把油尺取出

步骤二：

1、把泵放在工作台的一边

2、轻轻地把泵放一边倾倒

3、用一个容器盛装

步骤三：泵在水平的位置上，确定机油已填充至最大油位清洁外部的油

使用半年后的维护（或使用50个小时以上后）

请在进行维护时佩带完整的防护用具！请遵守随设备的安全事项!

所需工具:压缩空气,刷子，16/17号火花塞扳手，钢丝刷，螺丝刀

重复使用后维护指南的步骤1-5

步骤六：

1、把空滤盖拿开

2、把空滤网拆出来

3、清洁滤网用

4、压缩空气

5、温水和肥皂，并干燥之

注意：在一些脏的环境中使用，应经常清洁滤网

步骤七：用火花塞专用扳手，拆下火花塞

步骤八： 用刷子清洁火花塞

步骤九：

1、注意: 请勿使用不同温度范围的火花塞作为替代品

2、查看下火花塞，如果受损则更换

3、前端距离应在0.6-0.7mm之间，如果超出则需要调节

4、用手缓慢把火花塞拧入

5、如果是新的则拧回180度，如果用过的则拧回90度

注意: 请勿使用不同温度范围的火花塞作为替代品

年度维护（或使用100小时以上后）

请在进行维护时佩带完整的防护用具！

请遵守随设备的安全事项！

所需工具：

4及6号内六角扳手，螺丝刀（平头+十字头），头型为10号，污水盒，漏斗，液压油，机油，17号火花塞扳手，钢丝刷，压缩空气/刷，测试套件PFM1 / PFM1 C，重置塞

步骤1

查看下泵的整体情况

查看下塑胶保护盖有无受损

步骤2

查看下可读型号与序列号

查看下可读警示标签，如果受损则更换

步骤3

1. 查看接口清洁度及有无漏油

2. 用软布清洁接口，如果需要可用温水和肥皂

3. 如果需要可用液压油或WD-40

4. 查看下接口功能

5. 重新把防尘盖连上

步骤4

查看下起动绳，如果有破损更换之

步骤5

查看下开关按钮

步骤6

查看下汽油箱盖子，和液压油箱盖子是否功能完好，若受损则更换

步骤7

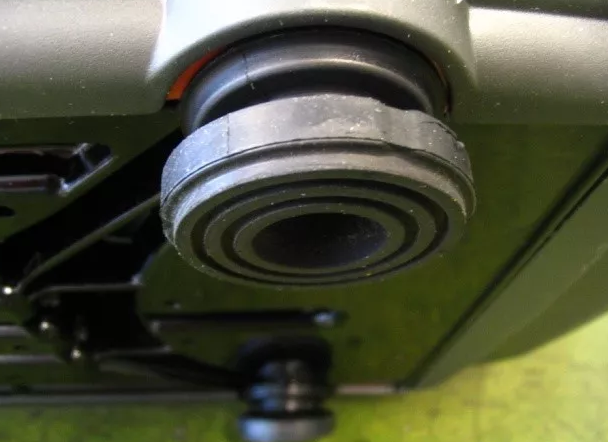

查看下底部的橡胶脚是否完好，受损需要更换

步骤8

用螺丝刀拧开服务面板

步骤9

1. 把滤盖拿开

2. 把滤网拆出来

3. 清洁滤网用

4. 压缩空气

5. 温水和肥皂，并干燥之

注意：在一些脏的环境中使用，应经常清洁滤网

步骤10

在如下情况需要更换油路：

o     受损

o     打结

o     太脏

o     磨损

o     受挤压

步骤11

查看下风门是否受损及功能是否完好

步骤12

1. 拧开火花塞

2. 用手拧紧火花塞

3.拧紧后，在拧回180度

步骤13

用螺丝刀拧开后面的面板

步骤14

用十号套筒拆下排气管

注意：确定是在冷机壮态下!

步骤15

把排气滤芯取出来

步骤16

1. 查看排气滤芯是否受损

2.用铜质刷子清洁排气滤芯

步骤17

1. 拧开放油口螺丝，可让液压油流出

2. 用一个容器盛装液压油

注意：使用合适的污水盒承装液压油

步骤18

对照泵前端的指示口将液压油量添加至最大

步骤19

1. 当马达是热的时候抽干机油，因此需启动泵一分钟

2.移开服务面板，在拧开移走量油尺

步骤20

1. 把泵放在工作台的一边

2. 轻轻地把泵向一边倾倒，让流出来

注意：用一个容器盛放机油

步骤21

1. 当泵在水平的位置上，确定已把机油充到最大液位

2. 用软布擦干流出来的油

步骤22

1. 查看下泵的如下几方面：

2. 起动正常

3. 可迅速关闭

4. 可在720巴的工作压力下持续运行

步骤23

1. 查看下压力释放阀

2. 当用PFM1 C测试时，如果拧开释放阀，表中应该没有压力指示

注意：测试完后，让释放阀回到初始位置

步骤24

查看下发动机转速，范围不超过±50

步骤25

1. 用PFM 1查看下转换阀，如果低于180或高于200巴，要重新设置

2. 查看下第一级流量，压力要在范围内的±10

3. 查看下第二级流量，压力应该在标签标明范围内的±10以内

步骤26

1. 用PFM 1 C查看最大工作压力，应该在700到740巴之间，最小不低于640巴

2. 如果工作压力低于650，或高于740巴，则需要更换

3. 查看下泵在720巴工作压力下持续二十秒有无漏油

步骤27

1. 用五号内六角重新设置转换阀，完后要用黄色密封

2. 注意：确定是在泵关闭的情况下，才能设定转换阀的

3. 用十九号梅花板手或套筒更换安全阀，当些阀低于650或高于740巴的时候

注意：上面的转换、安全阀控制右边的接口；而下面的转换、安全阀则控制左边的接口

需工具：

- 柔软擦拭布

- 内六角扳手No. 4 & 5

- 开口或可调式扳手No.19

- 污水盒

- 漏斗

- 钢丝刷

- 火花塞扳手17号

- 螺丝刀
