使用后(每次)维护建议

在维护过程中要穿戴全套防护装备。

始终按照每个工具提供的安全说明操作。

所需工具：WD-40, 软布, 特氟龙润滑油, 十字螺丝刀

注意: Greenline EVO 3 后端有一个独立的维护指令！

步骤1

• 检查工具的总体情况

• 检查漏油情况 （用软布清洁/干燥工具)

• 检查识别/安全标签的可读性，如不可读取，请更换

• 储存前用WD-40对钢件部分进行喷涂防腐

•储存工具时将刀片尖端打开 5 -10 mm

步骤2

检查

• 控制把手外观、操作正常

• 控制把手转动顺畅

• 控制把手能自动回位到中间位置

• 防尘帽固定牢固

步骤3

•  检查接头和防尘帽是否损坏，污垢和漏油

•  用软布清洁接头。若有必要使用皂液清洗

•  若有必要使用WD-40润滑

•  检查接头功能

步骤4

检查控制把手底部是否有油，这将表明安全阀在使用过程中是否被激活过。

步骤5

• 检查手提把手是否损坏，是否牢固地固定在工具上

• 检查LED集成光源

注意：如果灯亮了5秒后就熄灭，请更换电池 (AA 电池)。

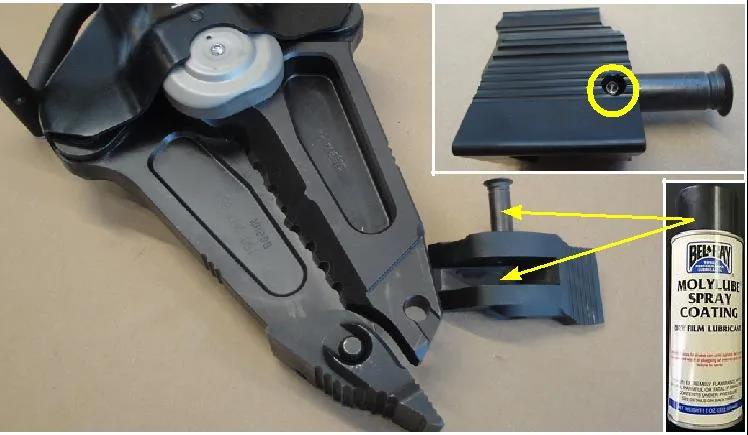

步骤6

• 检查可拆卸尖端的磨损情况

• 检查将尖端安装到刀片上的插销的功能

• 在尖端内和插销上喷涂一些 MOLYLUBE COATING润滑剂

注意：插销被如右上角图示的螺丝固定防脱，防止它全部从尖端上掉出来。

步骤7

•  检查刀片是否损坏

•  检查卡环是否丢失和损坏

•  在运动部件之间喷涂特氟龙润滑油：

 - 中心螺栓

 - 定位销

 - 刀片

步骤8

在连杆安装处的定位销上喷涂特氟龙润滑油。

年度（或使用100小时后）维护建议

在维护过程中要穿戴全套防护装备。

始终按照每个工具提供的安全说明操作。

必要的装备：六角扳手，螺丝刀，扭力扳手，卡环钳

特殊工具：压力测试表,测试框架适配器 150.007.889, 测试框架 CTU/MTU/STU

消耗品：软布, WD-40,26 HD-EP黑色润滑脂,，AF涂层润滑喷雾

使用后重复1—6的维护步骤，若有必要请维修！

步骤7

移除橡胶外罩，检查弹簧是否完好和油缸是否损坏。

步骤8

移除六角螺丝和快速固定塞，移除组合工具的中心螺栓两侧保护盖。

步骤9

使用卡环钳移除两个定位销上的卡环，移除定位销。

步骤10

• 从中心螺栓螺母上移除防松垫圈并拧松螺母

• 移除中心螺栓和刀片

步骤11

移除3颗内六角螺丝并将手提把手从工具上拆下。

步骤12

• 向下滑动安全罩直到您能看到导向销露出来

• 使用卡环钳移除卡环并将导向销和两片连杆从工具上拆下

步骤13

•  逆时针方向旋转轭架，检查轭架与柱塞之间的胶水连接。 柱塞应与轭一起转动。

•  检查除尘圈是否完好和损坏。

步骤14

清洁和检查所有拆下的部件，更换磨损或损坏的部件，根据第7页润滑脂的说明润滑所有活动部件。

步骤15

按相反顺序安装所有部件。

注意：确保销的安装如箭头所示，这样可以确保卡环处于正确的位置

注意：插销由上图所示的螺丝固定，防止它全部从尖端上掉出来。这颗螺丝粘住了的，如果有必要移除这颗螺丝，你必须加热这个区域。

步骤16

• 将组合工具连接到泵上，把PFM测试仪或压力表接在管路中

• 在不增加压力的情况下，将工具完全打开和闭合，检查工具的功能是否正常。

• 检查刀片间隙，最大 0.6mm。

• 当闭合和打开时将工具增压到100% ，最后压力应该在720巴。

• 当工具打开和闭合压力处于720巴时，保持控制把手不动并关闭泵。10秒后工具压力不应低于400巴。

•  用蓝色测试模块检查25巴回油安全阀。

下个步骤是在测试框架中测试组合工具。对于这个测试，你必须使用特殊的适配器150.007.889将组合工具固定在框架中。适配器较长，所以适合安装在CTU，MTU 和STU里面！

步骤17

将特殊测试结构尖端安装在组合工具的两片刀片上。

步骤18

将组合工具装入测试框架检查：

• 组合工具的机械部件

• 组合工具的内部和外部泄露

• 刀片的强度

• 止回阀

注意：这个步骤是在测试框架中测试组合工具， 始终按照在服务培训中学习到的安全指示操作！
